Stavebný rebríkový strešný výťah, elektrický s navijakom 12 m + prepravný vozík

Kód: NAVIJAKSTRECHA
€3 499,95 –55 % €1 549,95 €1 280,95 bez DPH
Vypredané
Položka bola vypredaná…

Detailné informácie

Podrobný popis

Stavebný rebríkový strešný výťah, elektrický s navijakom 12 m + prepravný vozík

Strešný výťah je ľahká hliníková konštrukcia, ktorá je ideálna ako každodenná podpora pri stavebných a renovačných prácach. Ľahko sa skladá a rozkladá a jeho kompaktný tvar umožňuje pohodlnú prepravu a skladovanie. Všetky diely majú celkovú hmotnosť 90 kg. Navijak výrazne urýchľuje prácu a šetrí čas. Navijak Fistar má rýchlosť zdvíhania až 10 metrov za minútu a nosnosť až 125 kilogramov. Je vybavený veľkým prepravným vozíkom s rozmermi 760 x 720 mm (základňa), 230 x 720 mm (operadlo), ktorý je navyše potiahnutý vodotesnou, protišmykovou preglejkou. Vozík je možné prispôsobiť na prepravu neštandardných rozmerov, napríklad dlhých drevených trámov. To je možné vďaka sklopným bočným stenám. Strešný výťah Fistar má všetky potrebné certifikáty a spĺňa normy bezpečnosti a ochrany zdravia pri práci. Vám a vašim zamestnancom poskytne mnoho rokov bezpečnej a pohodlnej práce.

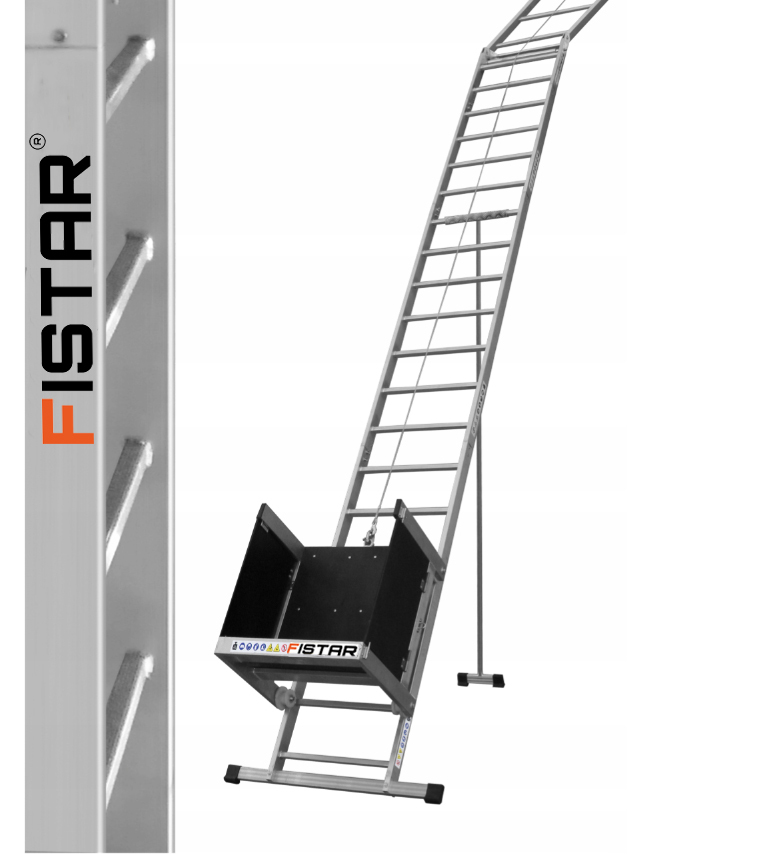

navijak1

Technické špecifikácie:

  • Hliníková konštrukcia rebríka s vrúbkovanými priečkami
  • Hmotnosť všetkých prvkov: 90 kg!
  • Prípustné zaťaženie 125 kg
  • Dĺžka lana: 12,5 m
  • Maximálna výška po strechu: 6,5 m
  • Rýchlosť zdvíhania: priemerne 10 m/min
  • Navijak 230V
  • Prepravný vozík s otváracími bočnicami
  • Rozmery prepravného vozíka - základňa: 760 mm x 720 mm, boky: 230 mm x 720 mm
  • Rozmery rebríkového výťahu v zloženom stave: 630 mm x 580 mm
  • Jednoduchá montáž a demontáž

navijak3

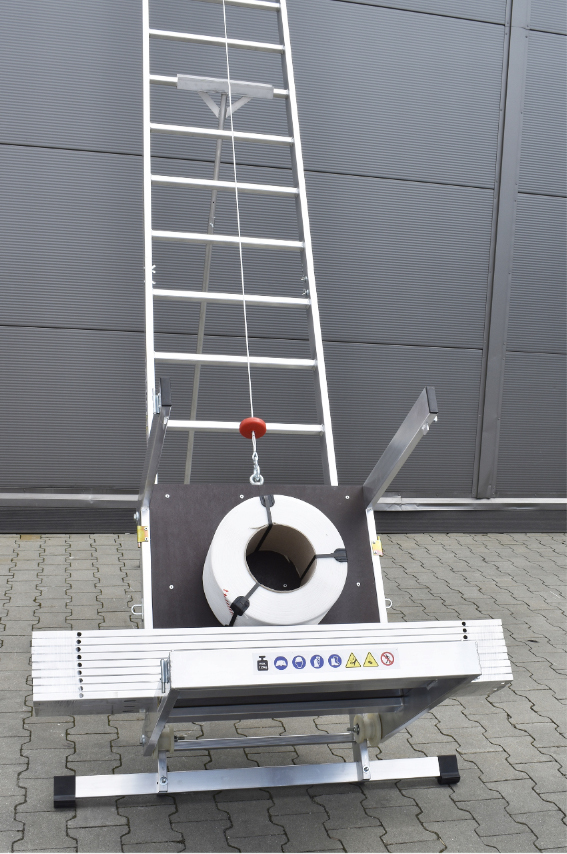

Rebríkový navijak FISTAR je všestranný a spoľahlivý výrobok, ktorý možno použiť na rýchlu prepravu napr. strešných tašiek alebo iných predmetov. Je robustný a jeho jednoduchá montáž bez použitia náradia šetrí čas a náklady na prácu! Ľahké rebríkové moduly tvoria systém, ktorý ponúka veľa možností konfigurácie.

Snímek obrazovky 2022-09-30 v 15.55.55

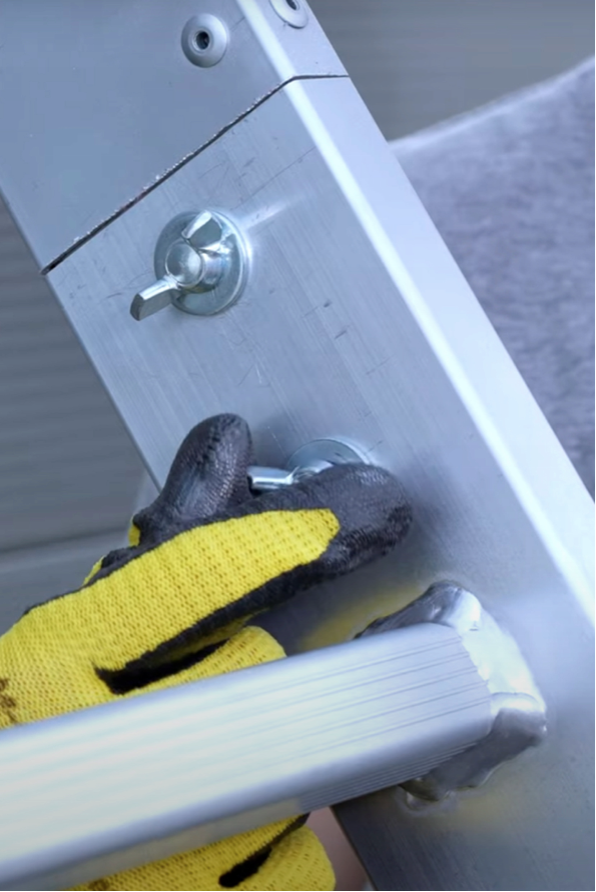

  • Hliníkové priečniky z profilu 28x28 mm a pozdĺžniky z profilu 82x25 mm.
  • Hmotnosť všetkých komponentov výťahu 90 kg!
  • Maximálna dĺžka výťahu do 12,5 m (dĺžka lana: 12 m)
  • Maximálne zaťaženie 125 kg
  • Pevná zváraná konštrukcia

Snímek obrazovky 2022-09-30 v 15.54.09

Nosnosť 125 kg

Zdvíhacia hmotnosť 90 kg

Dĺžka lana 12,5 m

Maximálna výška po strechu: 6,5 m

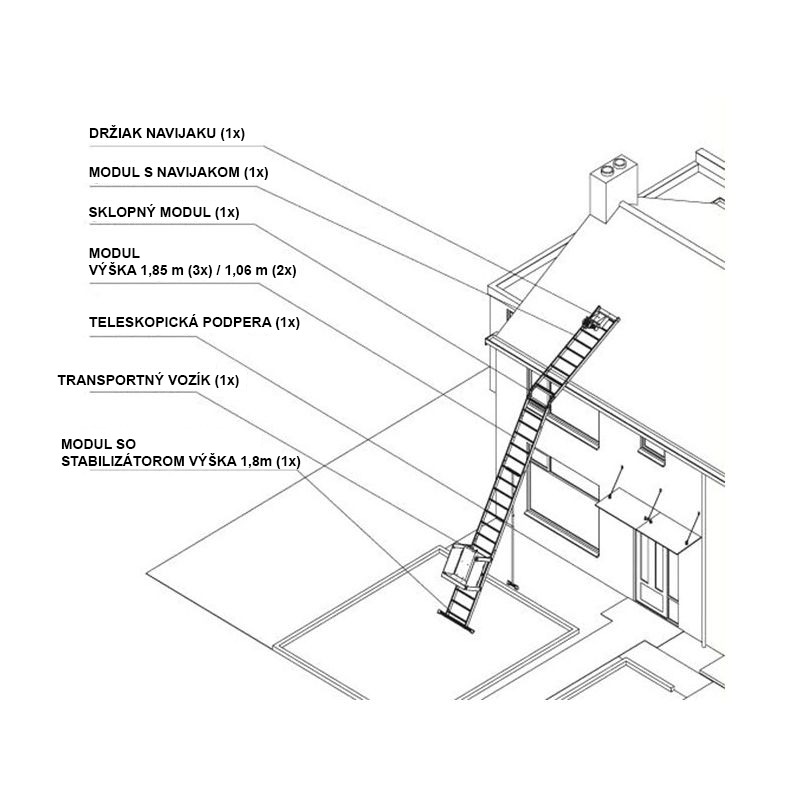

WhatsApp Image 2022-10-21 at 10.09.04

Moduly rebríkov

Rámy rebríka v dvoch dĺžkach 1,06 m a 1,85 m. Každý rám je pevná zváraná konštrukcia zložená z ľahkých hliníkových profilových pozdĺžnikov a vrúbkovaných profilových priečok s rozmermi 28 x 28 mm.

Modul so stabilizátorom

Rám zavesenia je tuhá zváraná konštrukcia pozostávajúca z pozdĺžnikov z hliníkového profilu a drážkovaných priečok z profilu 28 x 28 mm. Rám je vybavený komponentmi, ktoré fungujú ako zavesenie.

Modul s navijakom

Pohonný rám je tuhá zváraná konštrukcia pozostávajúca z pozdĺžnikov z hliníkových profilov a priečnikov z profilov s drážkami 28 x 28 mm. Rám je vybavený navijakom s napájaním striedavým prúdom 230 V.

Prepravný vozík

Prepravné vozíky sú vyrobené z hliníkového rámu a potiahnuté vodotesnou protišmykovou preglejkou.

Teleskopická podpora

Teleskopická podpera je vyrobená z hliníkových rúrok. Je výškovo nastaviteľný.

Držiak navijaka

Montážna konzola je určená na ochranu rámu pohonu (č. 5) pred nekontrolovaným pohybom jednotky.

WhatsApp Image 2022-10-21 at 10.08.45

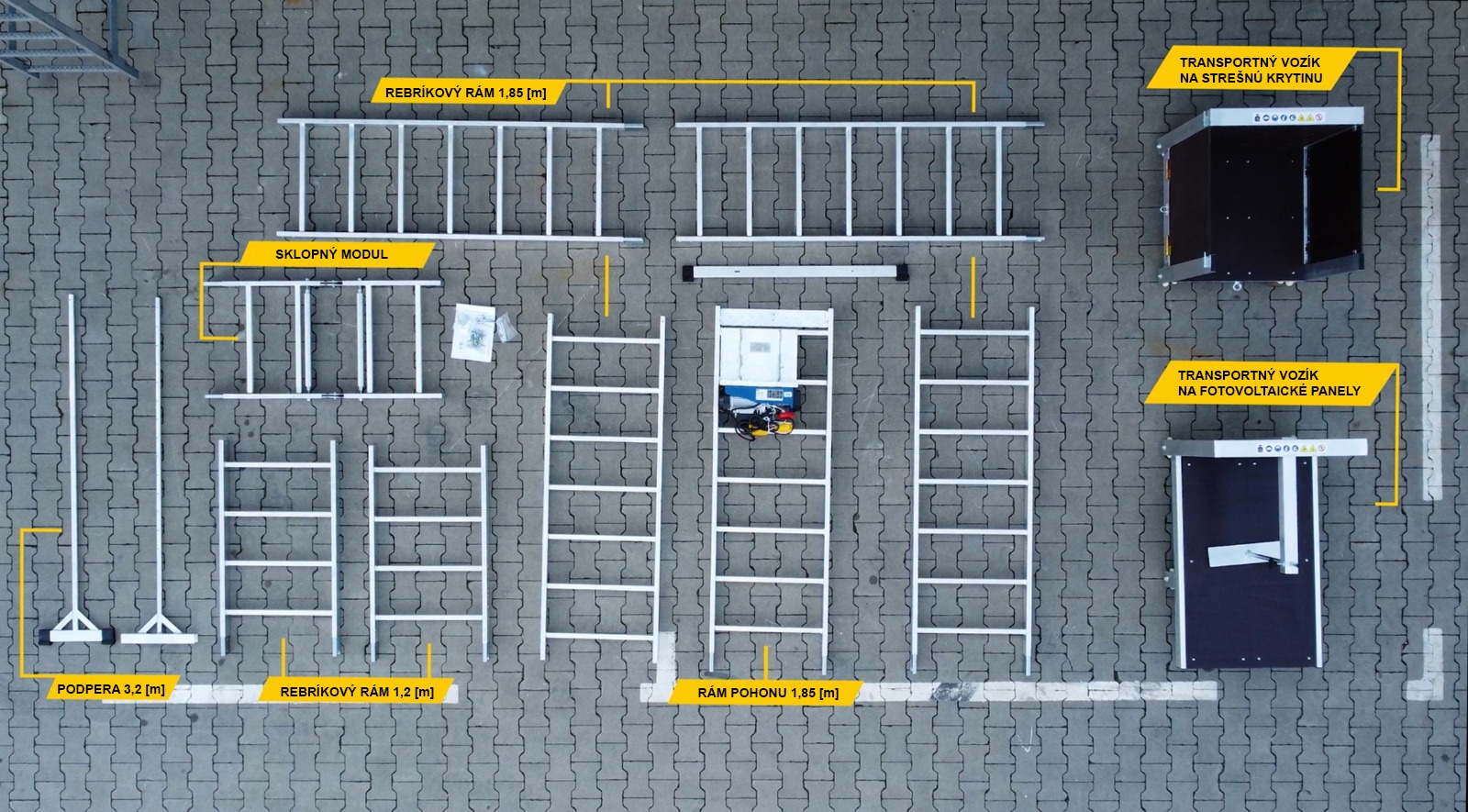

Komponenty sady:

  1. Rám rebríka 1,85 m (so stabilizátorom) - 1 kus.
  2. Rám rebríka 1,85 m - 3 ks.
  3. Rám rebríka 1,06 m - 2 ks.
  4. Teleskopická podpera - 1 ks.
  5. Rám pohonu - 1 ks
  6. Prepravný vozík - 1 ks.
  7. Skladací modul - 1 ks
  8. Montážna konzola - 1 ks.

Snímek obrazovky 2022-09-30 v 15.54.30

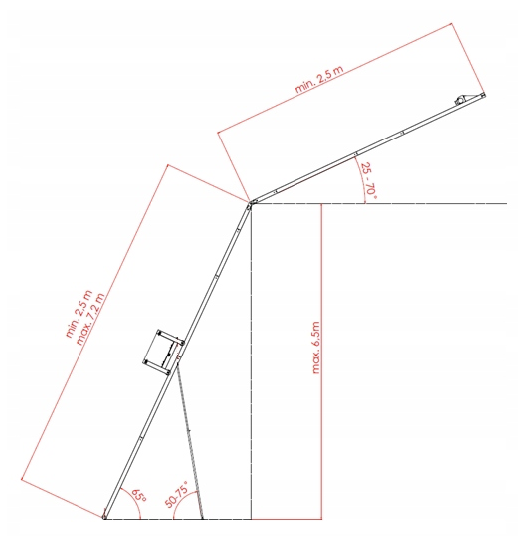

Maximálna výška po strechu je 6,5 m

Snímek obrazovky 2022-09-30 v 15.53.50

Rozmery prepravného vozíka:

  • základňa: dĺžka - 760 mm, šírka - 720 mm
  • bočné steny: výška - 230 mm, šírka - 720 mm

Prepravný vozík môže mať aj iné rozmery prispôsobené veľkosti prepravovaného materiálu. Ak chcete napríklad prepraviť dlhý nosník, môžete ľahko otvoriť bočné panely.

Snímek obrazovky 2022-09-30 v 15.55.16

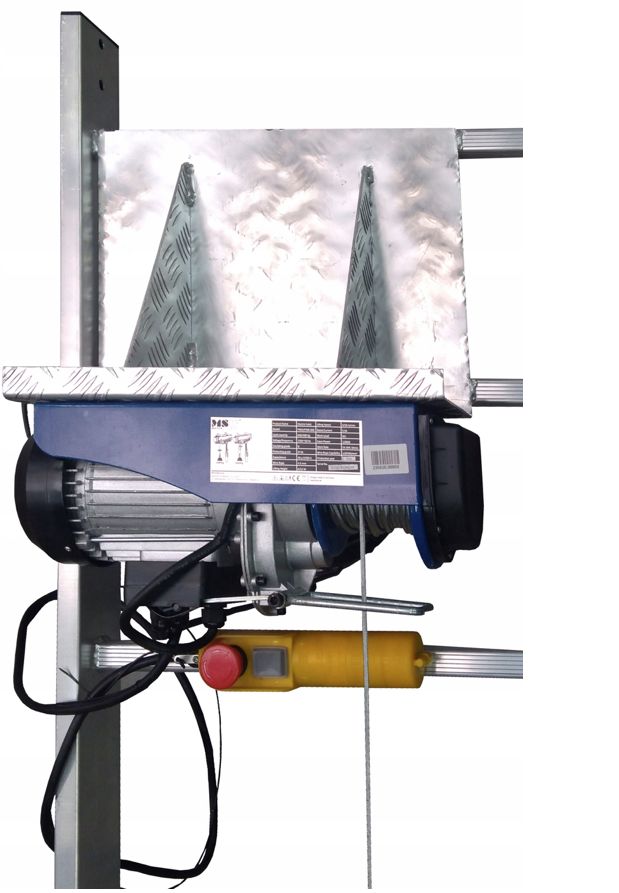

Elektrický navijak

Srdcom celej konštrukcie je motor navijaka. Motor má maximálnu nosnosť až 400 kg. Je vybavený 12 m lanom, ktoré umožňuje vytiahnuť vozík do požadovanej výšky. Výťah sa ovláda pomocou káblového diaľkového ovládania, ktoré umožňuje obsluhe ovládať motor z bezpečnej vzdialenosti a zároveň udržiavať stály vizuálny kontakt s bežiacim motorom, aby obsluha mohla kedykoľvek reagovať. Motor je tiež vybavený bezpečnostnou brzdou, ktorá zabraňuje nadmernému ťahaniu a odvíjaniu kábla. Motor je pripevnený na 4 skrutky k špeciálnej hliníkovej konštrukcii (3 mm hrubý hliník), ktorá je privarená k rebríku.

  • Výkon motora - 1200 W
  • Napájacie napätie - 230V
  • Rýchlosť zdvíhania - 10 m/min
  • Dĺžka elektrického kábla - 1,5 m

Snímek obrazovky 2022-09-30 v 15.55.28

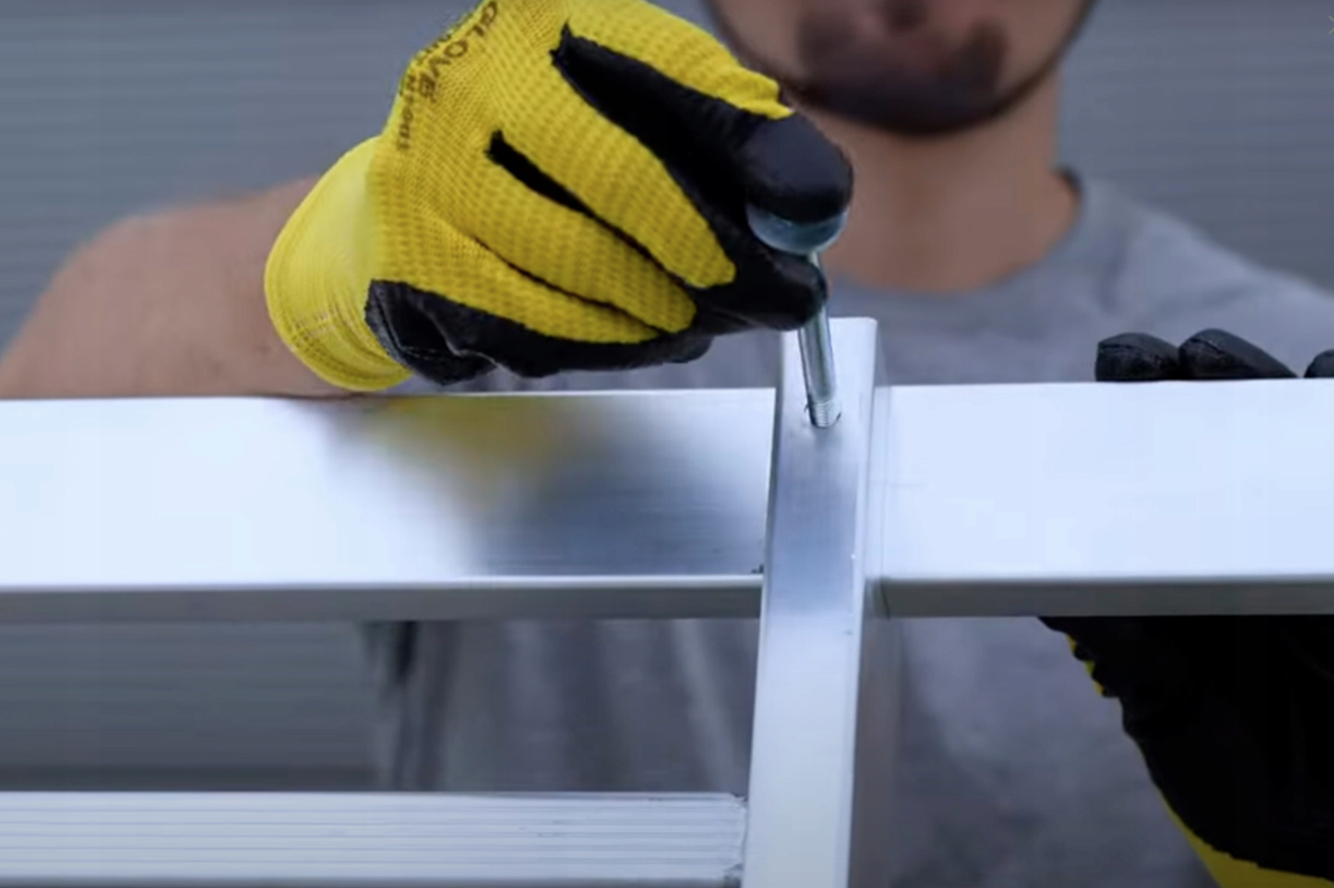

ŠIROKÝ STABILIZÁTOR

Rám rebríka je vybavený 1200 mm širokým stabilizátorom, ktorý poskytuje pevnú oporu celému výťahu. Stabilizátor je vyrobený z profilu 60x20 mm a montuje sa pomocou montážnej sady dodanej s navijakom. Konce stabilizátora sú vybavené špeciálnymi protišmykovými pätkami, ktoré chránia konštrukciu pred nekontrolovaným posúvaním.

Snímek obrazovky 2022-09-30 v 15.54.42

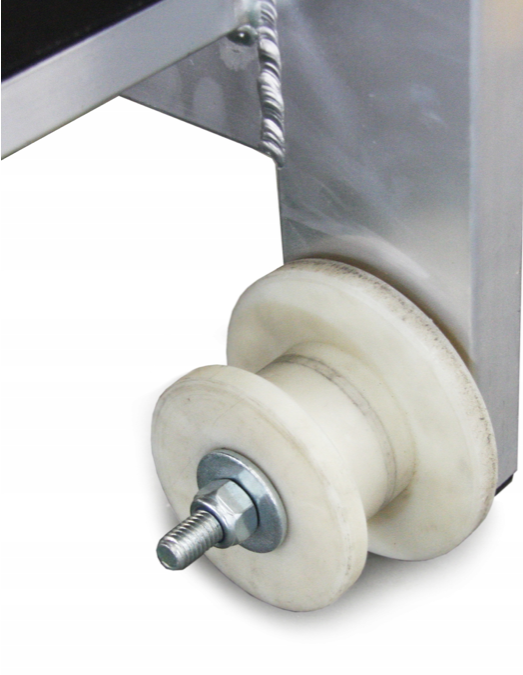

Plastové kolieska (vodiace lišty), ktoré uľahčujú prepravu vozíka na rebríkovej časti. Ich špeciálna konštrukcia chráni vozík pred nekontrolovaným pádom z koľajníc, pretože profil rebríkovej časti je vo vnútri vodiacej koľajnice. Okrem toho sú kolesá uložené na ložiskách, takže vozík sa pohybuje bez nadmerného odporu, čo umožňuje úspešný pohyb vozíka napríklad po dlažbe alebo betóne.

hliník

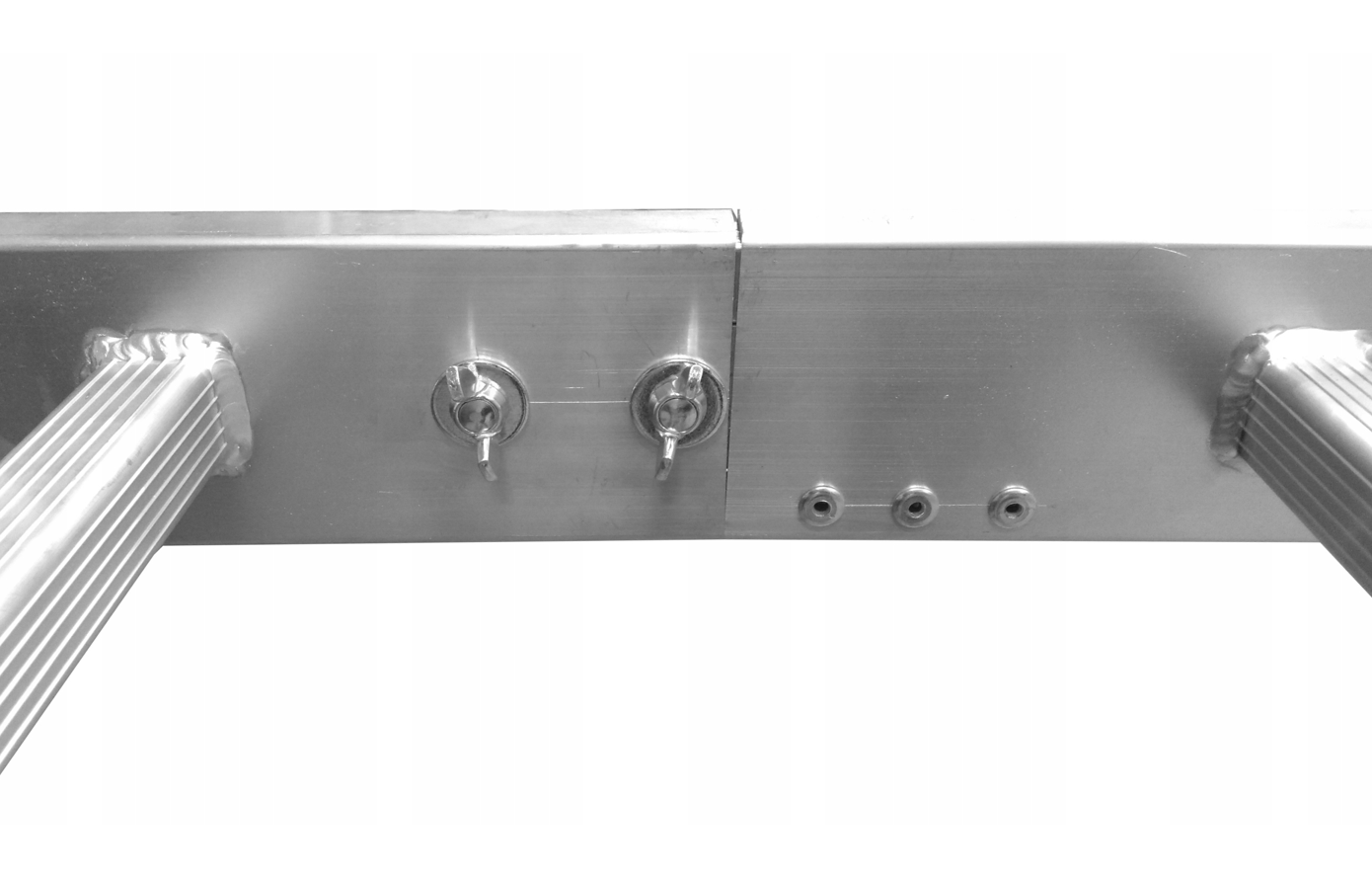

Montáž jednotlivých častí výťahu

Montáž segmentov sa vykonáva tak, že jeden segment rebríka sa upevní na špeciálnu oceľovú spojku umiestnenú v druhom segmente rebríka a tieto segmenty sa zoskrutkujú (zaistia) tzv. motýlikovými skrutkami. Týmto spôsobom sa dosiahne pevné spojenie pri zachovaní jednoduchej montáže. Univerzálnosť tohto spojenia spočíva v tom, že akúkoľvek časť možno pripojiť k akejkoľvek inej časti.

Dodatočné parametre

Kategória: REBRÍKOVÉ STREŠNÉ VÝŤAHY
Záruka: 2 roky
Hmotnosť [kg]: 90
productType: ladder
Dĺžka rebríka [mm]: 12000
Maximálna nosnosť [kg]: 125
Rýchlosť zdvihu [min]: 10m za minútu
